一、機床的主要用途：

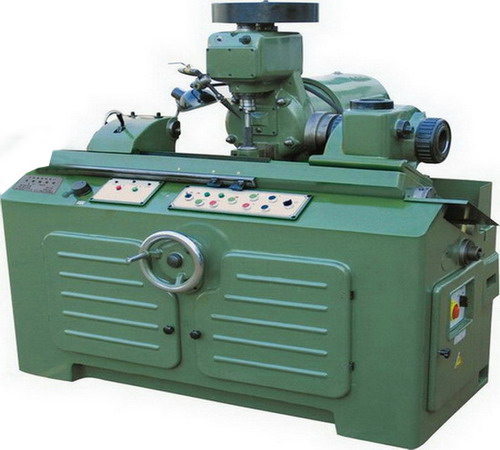

Ｙ６３１Ｋ型花鍵軸銑床主要采用滾銑加工直槽花鍵軸和直齒輪。

本機床適用于汽車、拖拉機工業與機床制造業。

二、機床的主要規格參數：

1.最大銑削直徑                     ８０ mm

2.最大銑削長度                   ６００mm

3.頂尖距                         ６４０mm

4.加工件齒數                     ４－２４

5.銑刀轉速級數                   ６級

6.銑刀轉速范圍                   ８０－２５０r/min

7.進給量的級數                   １０級

8.進給量的范圍                    0.33-3.75mm/r

9.工件中心線至銑刀中心線間距離    ５０－１８５mm

10.最大安裝銑刀直徑               １４０mm

11.最大安裝銑刀長度               １４０mm

12.銑刀桿直徑                     22,27,32,40mm

13.銑刀主軸孔錐度                  莫氏４號

14.銑刀主軸軸向移動                ４０mm

15.車頭主軸套孔的錐度              莫氏４號

16.尾架套筒孔的錐度                莫氏４號

17.尾架套筒最大移動距離            ４５mm

18.移動銑頭用手輪每轉一格          ０．０１mm

19.移動銑頭用手輪每轉一周          ２mm

20.溜板快速移動                   ２m/min

21.主電機功率                     ４ＫＷ

轉速                    １４００r/min

22.快速電機功率                   １．５ＫＷ

轉速                   １４００r/min

23.冷卻泵電機功率                 ０．１２５ＫＷ

轉速                 ２７９０r/min

24.潤滑泵電機功率                 ０．１２５ＫＷ

轉速                 ２７９０r/min

25.機床外形尺寸(長×寬×高)        1830×1790×1700mm

26.機床凈重                       ３５００kg

三、機床的加工精度：

1.等分累積誤差：                   0.025 mm

3.加工表面粗糙度：Ra.≤3.2um
