一、機床的名稱、型號、規格
機床名稱：QH2-M15A數控螺旋轉子磨床（CBN型）
機床規格：Φ150×650（最大加工直徑×最大加工長度）
二、機床主要用途：

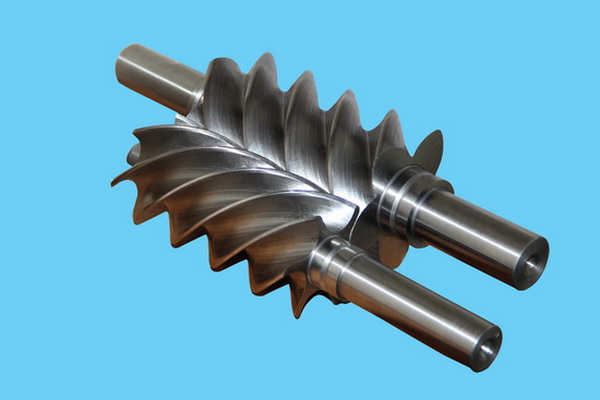

QH2-M15型專用轉子磨床是采用成型CBN砂輪（濕式）磨削的方法，對螺桿/螺旋轉子類工件的齒型型線進行磨削的，精密專用數控磨削機床。
機床數控軸數為五軸/三聯動。(其中實現工件基礎切削功能三個軸)。分別完成對機床如下執行及功能部件的控制：C軸—工件頭架旋轉主軸及工件槽數自動分度軸，Y軸—砂輪架徑向移動/進給軸，X軸—工件工作臺軸向移動/進給軸，B軸—砂輪架角向角度調整回轉軸軸，A軸—機床砂輪架主軸。實現機床砂輪的精密回轉。
其中C軸/X軸/Y軸為螺旋轉子數控磨削聯動軸，機床的螺旋轉子槽螺紋導程運動由C軸—工件頭架旋轉主軸和X軸—砂輪架軸向移動/進給實現聯動完成。機床的螺旋轉子槽螺紋深度由X軸—砂輪架徑向移動/進給完成。

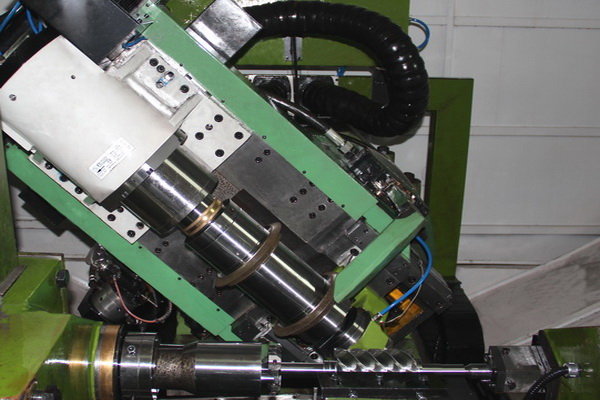

機床砂輪架上安裝有兩個CBN砂輪部件，分別完成轉子槽的粗/精磨削，砂輪架可沿軸向移動，使CBN砂輪移動至對應的磨削工位。通過對工件的粗磨及精磨，是一種大幅提高螺桿/螺旋轉子工件齒型型線各項精度指標的先進工藝方式。
三、機床主要技術參數：
最大磨削直徑 Φ150 mm
最大磨削長度 650 mm
最大工件重量 100 kg
最大導程角 ±60度
可磨螺紋頭數 1~99
磨削螺牙導程 0~1000 mm
工件中心與砂輪主軸中心距 360 mm
工件主軸轉速 0~50 rpm
尾架移動行程 450 mm
尾架套筒行程 80 mm
最大磨削深度 40 mm
砂輪直徑 Φ200/Φ300 mm
砂輪最大轉速 8500 rpm
砂輪線速度 V砂=80-110米/秒
砂輪最大安裝寬度 70 mm
砂輪主軸額定功率 25 kw
砂輪主軸支撐軸徑 Φ80 mm
最大進給速度 10米/分
螺旋線進給速度 6米/分
X\Y軸直線度 0.006 mm
X\Y軸定位精度 0.005 mm
X\Y軸重復定位精度 0.003 mm
Z軸定位精度 0.006 mm
Z軸重復定位精度 0.003 mm
C軸定位精度 ≤20角秒
C軸定重復位精度 8角秒
B軸定位精度 20角秒
B軸定重復位精度 15角秒
螺旋線導程直線度 0.015 mm
